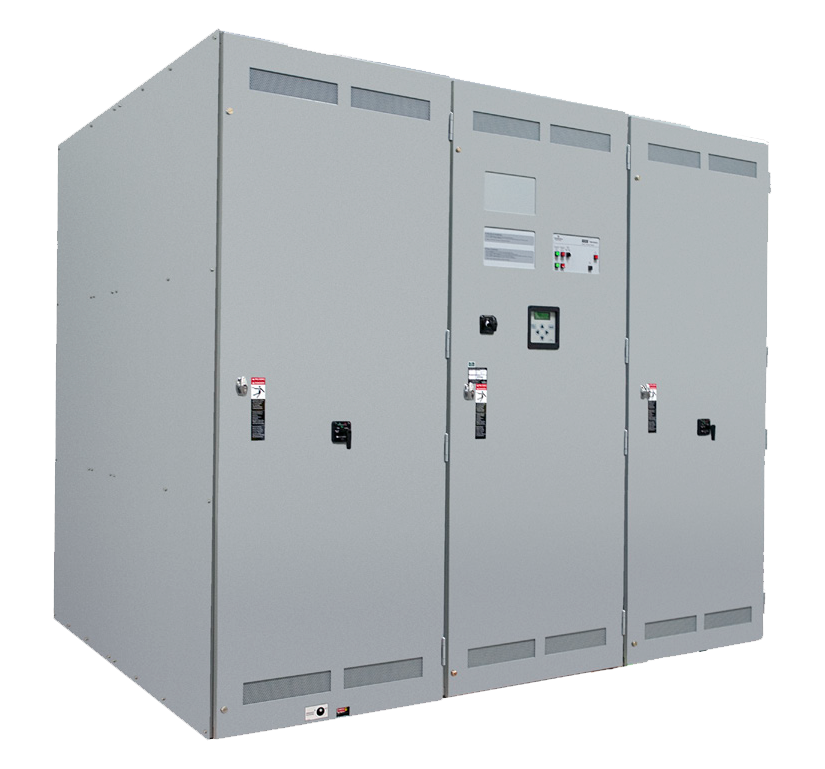

ASCO中压自动转换开关

产品特点

ASCO 7000系列中压电力转换开关提供了卓越的保护功能,可靠的性能和完善的维护保养服务。符合的标准
包括：
• UL 1008A 中压转换开关标准。
• ANSI/IEEE C37.20.2 金属铠装开关设备标准。
中压电力转换开关额定为5 kV或15 kV,电流容量1200到 3000安培。短路开断电流容量为25，40 或50kA(对称)。

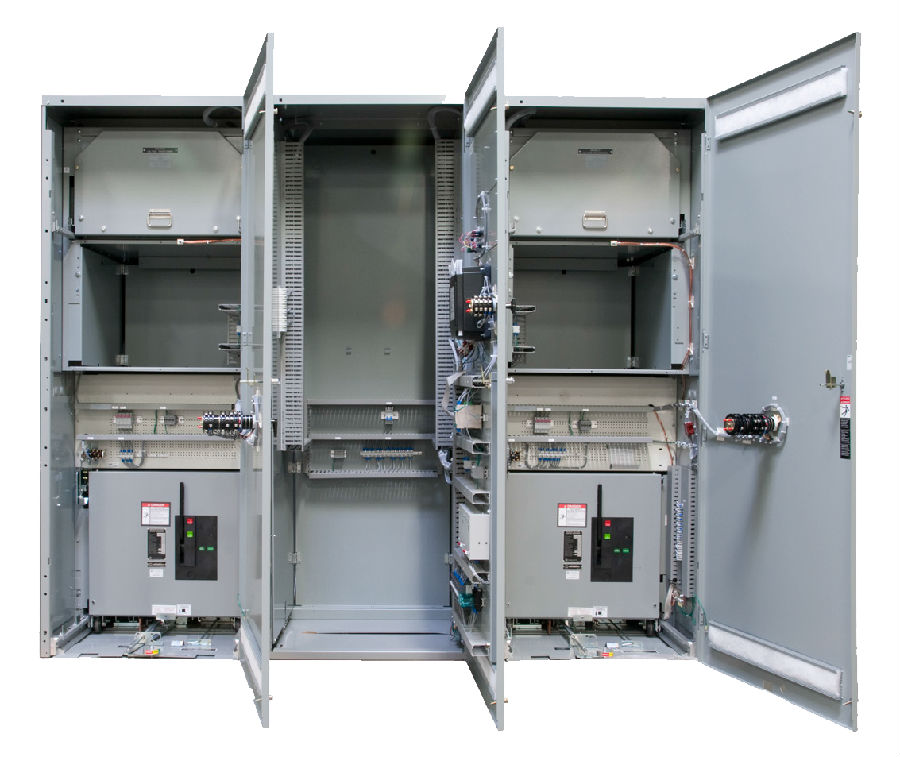

中压转换开关的基本配置包括两到三个垂直盘体（根据额定容量决定）;扩展的计量功能,继电保护和/或其他可能需要额外增加的选项。基本转换开关配置最低额定为1200安培，双盘体,而开关额定在2000或3000安培至少包括三个盘体。将盘体组装成开关柜，诸如抗震等级证书，安全的室外型外箱等规定以及 其他特殊要求均可满足客户。

关键元器件和功能包括：
• ASCO 7000 系列转换开关控制中心。
• 带可选继电器的带活门的抽出式真空断路器： 1个位于常用侧电源的真空断路器。
1个位于备用侧电源的真空断路器。
• 两个位于常用侧电源的熔丝保护抽出式变压器(V 型连接)。
• 两个位于备用侧电源的熔丝保护抽出式变压器(V 型连接)。
• 环氧绝缘铜母线。
• 符合 ANSI C37.20.2 和UL 1008A标准的保护格栅，用以隔离主要元器件。
• SIS型控制电线，耐磨标识印于绝缘电线外皮上。
• 一体化多盘体金属铠装组件。
